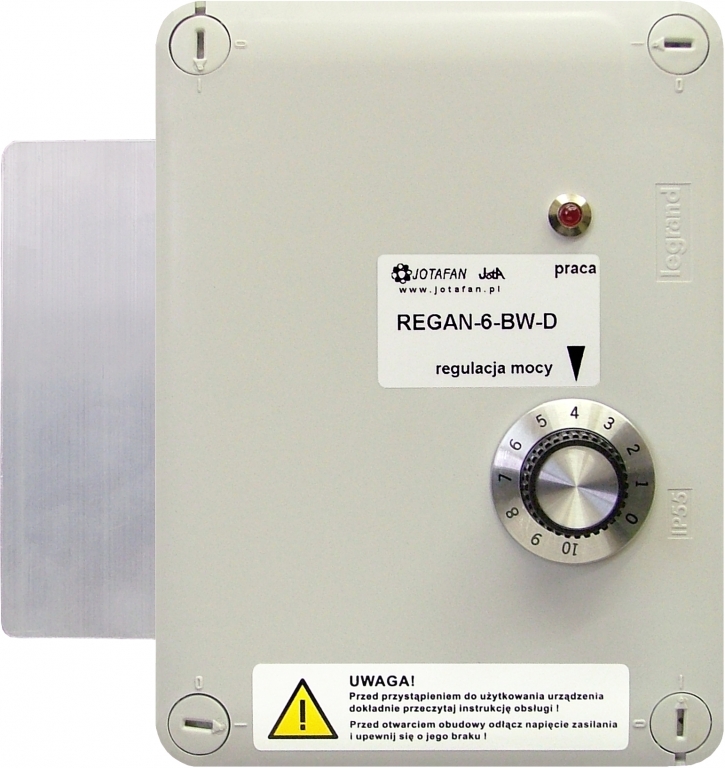

REGAN−6−BW−D  regulator ręczny sterujący pracą wentylatorów, nagrzewnic albo oświetlenia żarowego w zależności od nastawionej wartości sterowania za pomocą pokrętła z podziałką na pokrywie z przodu obudowy. Posiada jedno elektroniczne wyjście sterujące, z płynną regulacją mocy odbiornika w zakresie od 0 do 100 %.

W celu rozbudowy systemu regulator wyposażony jest w złącze komunikacji z modułami rozszerzeń systemu JOTAFAN za pomocą interfejsu RS-485. Umożliwia to dołączenie dodatkowo do 32 modułów rozszerzenia sekcji płynnej (MODUŁ 6A, MODUŁ 6A-010).

REGAN−6−BW−D ma możliwość ustawienia jednej z ośmiu wartości minimalnych sterowania za pomocą mikroprzełączników znajdujących wewnątrz obudowy a także posiada lampkę kontrolną sygnalizującą stan pracy regulatora.

Urządzenie wyposażono w filtr przeciwzakłóceniowy i ochronniki przeciwprzepięciowe, które są montowane bezpośrednio na płycie drukowanej urządzenia. Regulator można wyposażyć w przekaźnik alarmowy (opcja), uruchamiany w przypadku niewłaściwej pracy urządzenia, zaniku napięcia zasilania i innych sytuacji awaryjnych.

Właściwości:

• wbudowane jedno  „płynne”  wyście sterujące, które umożliwia płynną regulację obrotów wentylatorów  jednofazowych  albo  elektrycznych  promienników  podczerwieni o natężeniu prądu nie przekraczającym 6 A,

• moduł RS-485 do komunikacji z innymi urządzeniami JOTAFAN (moduły rozszerzenia sekcji płynnej Moduł-6A i Moduł-6A-010),

• możliwość ustawienia jednej z ośmiu wartości minimalnych sterowania,

• regulacja mocy za pomocą pokrętła z podziałką na płycie czołowej,

• funkcja całkowitego wyłączania sterowania (wyłącznik elektroniczny).
